무량판 구조, 벽식 구조, 기둥식 구조 내용 및 장단점, 역대 붕괴사고

검단 신도시의 지하주차장 붕괴 사고 이후에

순살 아파트 (철근이 누락된 아파트)와 <무량판 구조> 라는 단어를 무척이나 많이 듣고 보고 있습니다.

실제로 정부에서 LH에서 발주한 아파트를 전수 검사한 결과 91개 중에서 15개 단지에서 철근이 기준보다 적게 들어간것이 확인이 되어 충격을 주고 있습니다.



오늘은 아파트 구조에서 <무량판 구조>를 시작으로 <벽식 구조> <기둥식 구조>를 알아보고

지금까지 우리나라에서 발생한 주요 붕괴 사고에 대해서 알아 보겠습니다.



---

역대 무량판 구조의 붕괴 참사



아파트 구조 방식은 사실 죄가 없습니다.

기준대로 설계하고, 기준대로 공사하고, 기준대로 감리를 하면 문제가 생길수가 없습니다.

하지만 설계/공사/감리를 기준대로 하지 않으면 어떤 구조라도 문제가 생길수 밖에 없습니다.



대부분 붕괴사고 이후에 조사를 해보면 공통점이 있습니다.

바로 자재(철근)의 누락, 부실 설계와 시공/감리, 무리한 공기 단축 입니다.



다만 지금 문제가 되고 있는 것은 무량판 구조가 문제점에 더 취약하다는 것입니다.

같은 문제가 있어도 구조상 더 취약할 수 밖에 없는 구조가 바로 무량판 구조 입니다.

---

# 와우 아파트 붕괴 (1970년)



와우 아파트는 50년이 지난 지금도 아파트 참사 이야기 나올때 마다 나오는 단골 소재 입니다.

1970년 서울 장천동에 있는 와우 아파트의 한동이 통채로 붕괴된 사고 입니다.

충격적인 것은 와우 아파트가 준공이 된지 불과 3개월 밖에 되지 않았다는 사실 입니다.



새벽 6시40분에 갑자기 발생한 사고로 40명이 다치고 33명이 사망을 하였습니다.

당시의 발표에 의하면 심각한 부실공사 인것을 알수 있습니다. 웃기는 것은 70개 넣어야 할 철근이 65갤 빼먹고 단 5개만 넣었다고 하는데 어찌 붕괴가 안되겠습니까?



또한 와우아파트는 총 19개 동으로 구성이 되어 있는데, 완성하는데 6개월 밖에 걸리지 않았다고 하니 아연실색 할수 밖에 없네요. 지금 보면 상식 이하의 공사를 했다는 것을 알수 있습니다.



6개월만에 준공된 부실덩어리 아파트가 70도 경사의 산비탈에 세워졌는데 철근은 줄이고 시멘트도 줄이고.....



---

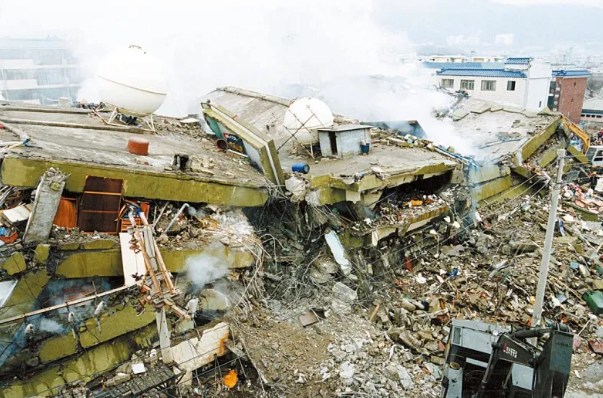

# 우암상가아파트 붕괴 (1993년)



충북 청주에서 발생한 사고 입니다.

12년차된 우암상가 아파트에서 화재사고가 나면서 LPG 가스통이 폭발하고 그 여파로 4층짜리 아파트가 붕괴가 됩니다.

사고 초기에는 아파트 붕괴의 원인을 LPG 가스통의 폭발이라고 했지만 정밀조사를 해보니 가스통 폭발이 문제가 아니라 부실공사로 인한 붕괴인것이 밝혀 졌습니다.



공사 업자에 의한 수많은 설계 변경, 건물 증축을 하면서 기초 공사를 보강하지 않고, 기둥의 개수를 줄여서 상가수를 늘린것이 문제가 되었습니다.

이런 사고의 공통점이 바로 나타 났는데요.

설계와 다른 철근 수량과 간격, 비용을 줄이기 위해 콘크리트 안에 나무조각등의 이물질이 다량으로 들어갔다는 것이 밝혀 졌습니다.



우리나라 건설을 국민들이 믿지 못하게 되는 계기가 되었고,

이 사고로 인해 48명이 다치고 28명의 안따까운 목숨이 사라 졌습니다.



---

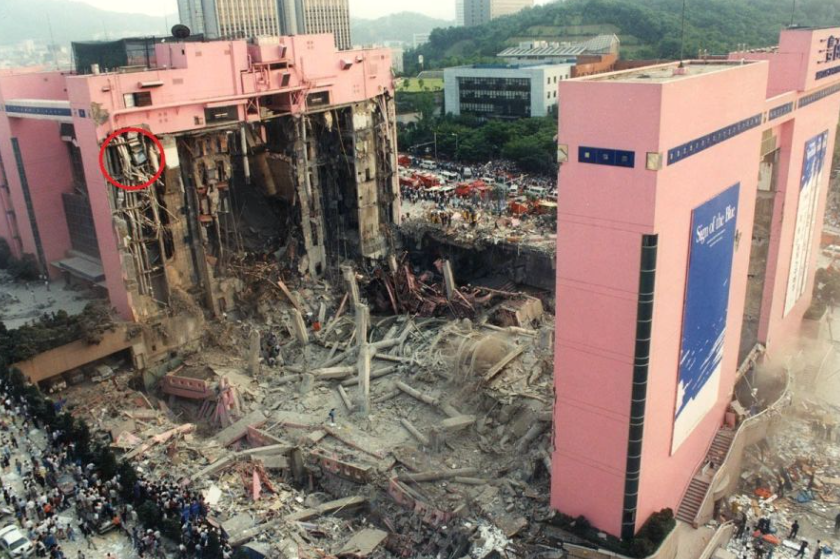

# 삼풍 백화점 붕괴 (1995년)

삼풍백화점 사고의 경우 저 개인적으로도 기억이 또렸한 사건 입니다.

회사 동료의 언니가 삼풍백화점에서 근무를 하다 사고로 돌아가셨고 문상을 갔던 기억이 있습니다.

삼풍백화점의 경우 사고가 너무 컸기 때문에 많은 자원봉사자들이 밤 낮으로 봉사를 했는데요.

저 역시 야간에 자재창고에서 출납업무를 했는데 너무나 많은 분들이 고생하는 것을 눈으로 직접 목격을 했습니다.



서울 서초구에 위치한 삼풍백화점의 붕괴사고는 어마어마한 인명 피해를 남겼습니다.

937명이 부상을 당하고, 502명이 사망 했습니다.



삼풍백화점의 경우 무량판이라는 최신 공법으로 시공을 했는데,

역시 철근 누락과 자재변경 등의 부실시공이 원인이었습니다.



---

아파트 구조, 장점 단점



아파트 구조를 큰 카테고리로 분류하면 3개로 분류 합니다.

대한민국 아파트의 80% 이상은 우리가 잘알고 있는 <벽식 구조> 입니다.

그리고 2017년 부터 아파트에 본격적으로 도입되어 이번에 문제가  <무량판 구조>

마지막으로 많은 장점으로 있지만 공사비가 비싼 <기둥식 구조>가 있습니다.

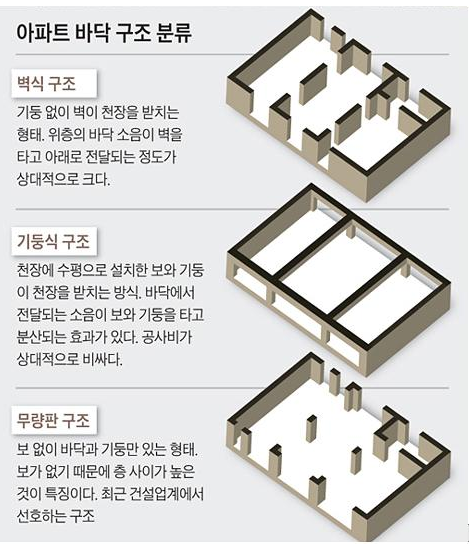

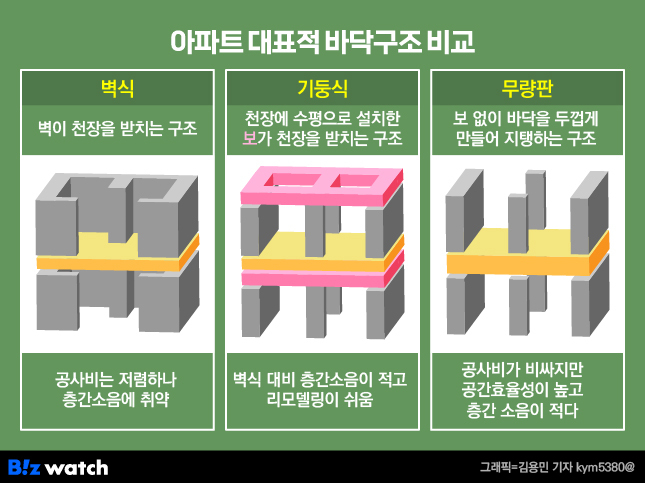

# 아파트 바닥의 구조 비교



1) 벽식 : 별도의 기둥 없이 벽을 받치는 구조로 우리나라 아파트의 80% 차지하지만, 층간소음에 취약해서 층간소음이 나올때마다 이제는 변경해야 될 대상으로 여겨 집니다.



2) 기둥식 (라멘식) : 천장에 수평으로 설치한 보와 기둥이 천장을 받치는 구조 입니다. 벽식의 층간소음이 나올때 마다 궁금적으로 가야될 방식이라고 이야기는 하지만 공사비가 비싸 고가 아파트에만 적용이 되고 있습니다.



3) 무량판 : 별도의 보 없이 바닥을 두껍게 만들어 지탱하는 구조로, 공사비는 벽식보다는 비싸고 기둥식 보다는 싸고, 결정적으로 공간 효율서이 좋습니다.



---

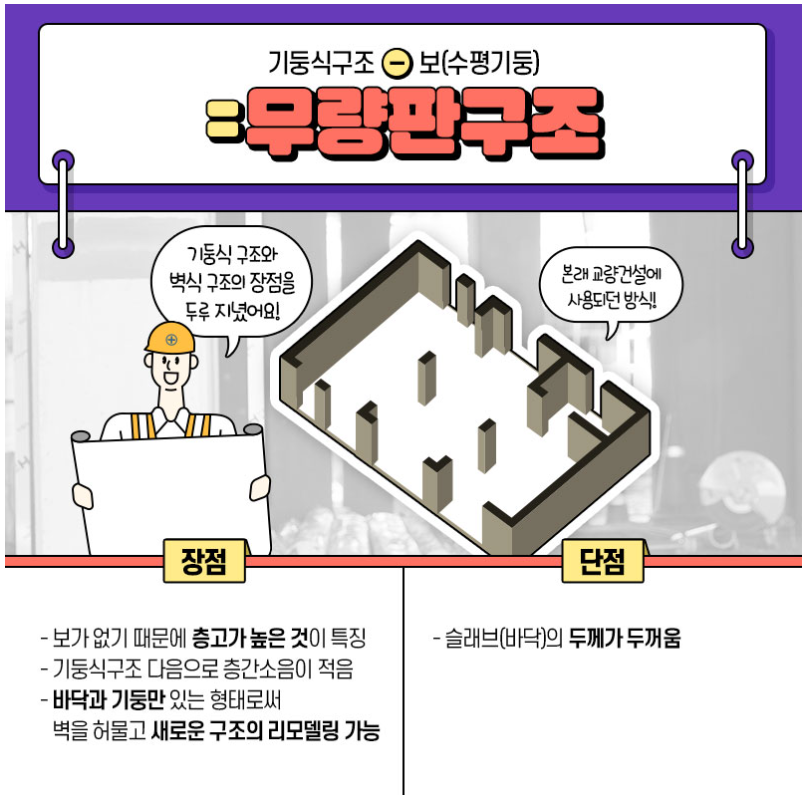

무량판 구조 상세설명 및 장단점



앞에서 설명했듯이 무량판 구조는 보 없이 바닥과 기둥만 있는 형태 입니다.

보가 없기 때문에 층 사이가 높은 것이 특징으로,

최근 건설업계에서 선호하는 구조 입니다.



# 무량판 구조의 장단점



장점으로는

일단 구조가 간단 합니다.

별도의 보가 없어 층고를 낮출수 있고

실내공간 효율을 높일수 있습니다.



단점으로는

바닥판이 두꺼워 고정하중이 증대 됩니다.

보가 없어 충격에 약하여 설계/시공/감리를 잘해야 합니다.

공사비가 벽식보다 비쌉니다.

초고층 건물에 불리 합니다.



---

# 무량판 구조를 알수 있는 방법



가장 쉬운 방법은 네이버의 네이버 부동산에 들어가면 각 아파트의 면적별 평면도를 볼수 있습니다.

물런 꽤 오래된 아파트는 네이버에도 평면도가 없을수 있습니다.



평면도를 자세히 보면 내부도면에 짙은 회색으로 표시가 되는게 있어요.

이 짙은 회색이 하중을 받치는 기둥으로 무량판 구조를 나타내는 것입니다.



---

벽식 구조 상세설명 및 장단점



대부분의 대한민국 아파트는 전부 벽식구조라고 보면 됩니다.

알려지길는 80% 이상이라고 합니다.



벽식 구조는 별도의 기둥 없이 벽으로만 천장을 떠 받치고 있는 구조 입니다.

벽을 통해 모든 하중을 받기 때문에 벽을 통해 층간소음이 전해지고, 벽을 허물지 못해 리모델링에서도 제약조건이 많습니다.





# 벽식 구조의 장단점



장점으로는

공사비가 저렴합니다.

추가 벽체 건설을 하지 않기 때문에 공사기간이 짧습니다.

같은 땅에 더 많은 세대를 건설할수 있습니다.



단점으로는

벽을 타고 소음이 아래층으로 전달되기 때문에 층간소음에 약합니다.

벽이 모든 하중을 받기 때문에 벽에 설치된 노후된 배관 등의 설비 교체가 어렵습니다.

내력벽 이므로 벽을 허물수 없어 리모델링이 어렵습니다.





---

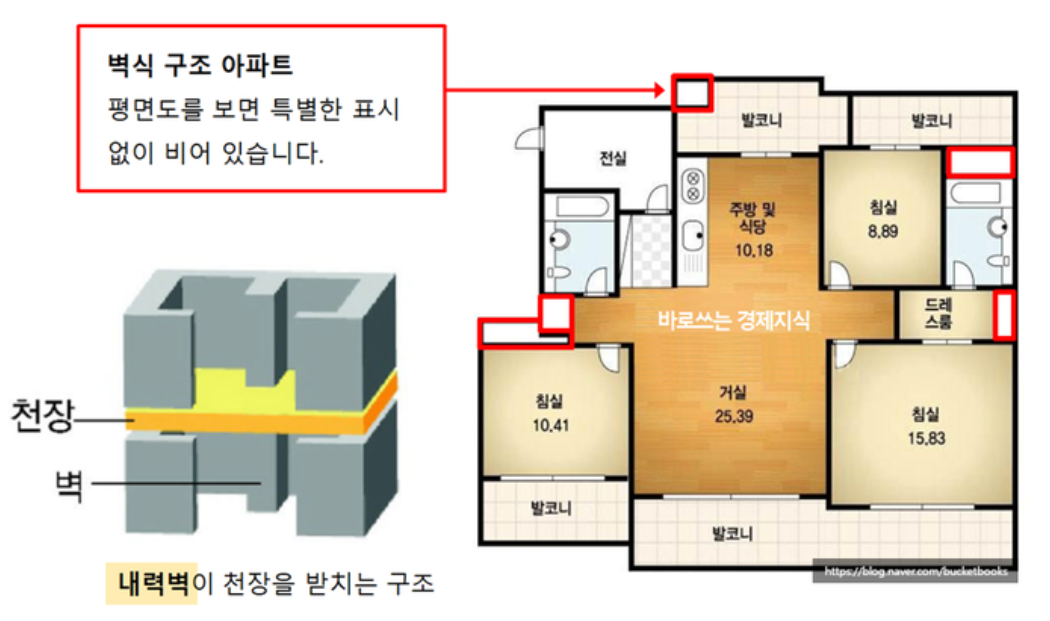

# 벽식 구조를 알수 있는 방법



네이버 부동산 도면에 <×> 표시나 <짙은 회색> 표시가 없으면 벽식 구조 입니다.



---



기둥식 구조 상세설명 및 장단점



기둥식 구조는 공사비가 많이 들어서 고가 아파트에만 적용이 되는데요.

천장에 수평으로 설치한 보와 기둥이 받치는 구조가 기둥식 구조 입니다

대부분의 대한민국 아파트는 전부 벽식구조라고 보면 됩니다.





# 기둥식 구조의 장단점



장점으로는

층간 소음이 적습니다.

벽에는 하중이 걸리지 않기 때문에 벽을 허무는등 리모델링 공사가 가능합니다

벽에 설치된 노후 배관 등 설비 교체가 쉽습니다.

층고를 높게 할수 있어요.



단점으로는

가장 큰 단점이 공사비용이 높습니다.

공사기간이 깁니다.

층고가 높아 세대수가 적제 나옵니다.



---

# 기둥식 구조를 알수 있는 방법



네이버 부동산 평면도를 보면 기둥에 <×>가 있는 것이 기둥식 구조 입니다.



---

순살 아파트 (철근이 없는 아파트)가 문제가 되면서 같이 무량판 구조도 문제가 되고 있습니다.

하지만 무량판 구조 자체보다는 부실시공, 부실설계, 부실감리가 더큰 문제 입니다.

그런데 대한민국에서 부실시공/부실설계/부실감리를 막을수 있을까요?

무량판 구조라는 것이 완벽하지 않으면 너무 많은 위험도가 있는 것이라 걱정이 되네요.
